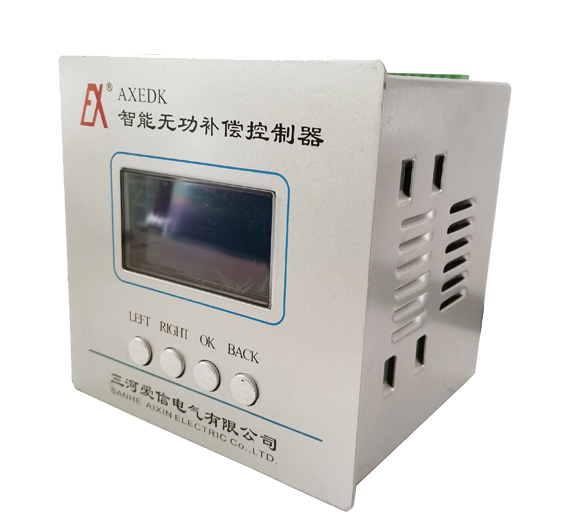

AXEDK智能無功補償控制器

主要特點

1.通用于400V、690V 系統補償場合，包括共分混補、循環投切、濾波補償三種模式。

2.三相四線、二相二線取樣方式自主選擇。

3.16 路輸出，共分補償路數自主設置。

4.點陣128*64液晶屏幕全中文顯示，全金屬屏蔽性外殼,共補24為塑料殼。

5.高頻次電壓、電流諧波檢測功能。

6.過壓、欠壓、諧波越限等保護功能。

7.RS485 通訊，采用通用MODBUS 協議。

8.手動、自動轉換功能。

運行條件

1. 允許偏差   三相電壓同步變化不大于±20%

2. 失 真 度   ＜5%，波形為正弦波

3. 頻  率       50Hz±5%

4. 環境溫度  －20℃～＋70℃

5. 相對濕度  20℃時，不超過90%

6. 海拔高度  ≤4000m

7. 環  境       無導電粉塵，可承受的最大污染度：2級

技術亮點

1. 適用于工業快速沖擊性負荷

2. 款式新，功能全，操作方便

3. 手自動轉換功能及可開啟的催款功能

4. 采用大屏幕液晶中文顯示，具有數據測量，諧波檢測，多種報警功能

技術指標

1. 測量精度             電壓≤±0.5%，電流≤±0.5%

2. 有功功率≤±1.0%，無功功率≤±1.0% 功率因數≤±1.0%

3. 取樣方式             三相四線、兩相兩線

4. 取樣輸入電壓      AC220V、AC380V

5. 取樣輸入電流      5A

6. 取樣靈敏度         50mA

7. 控制輸出            16 路，DC12V,60mA/AC250V,5A

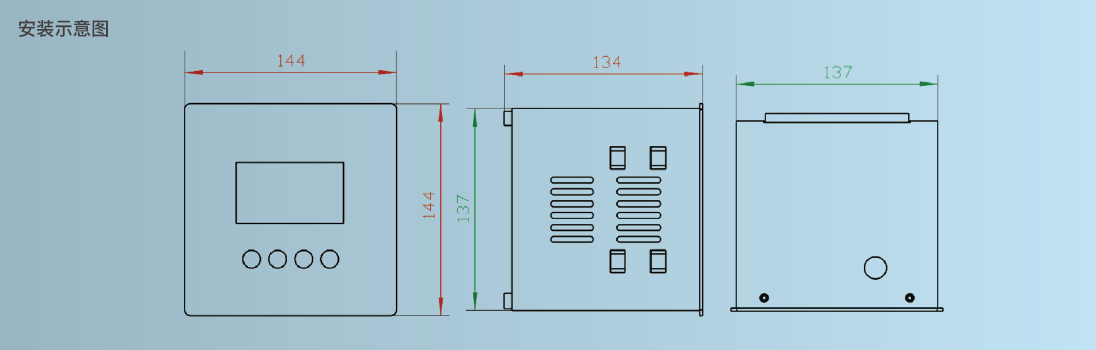

8. 安裝方式            嵌入式

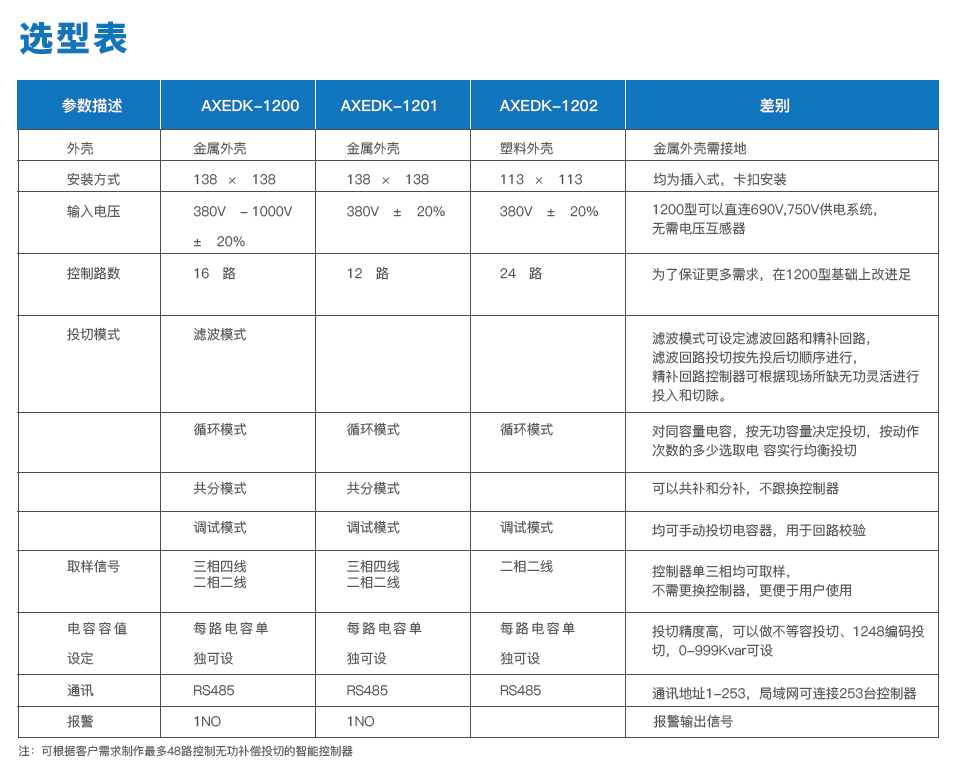

產品型號及說明

AXEDK^①-1200^②J^③

說明:

• ①無功補償控制器

• ②產品系列

• ③控制輸出（空：動態,J:靜態）
